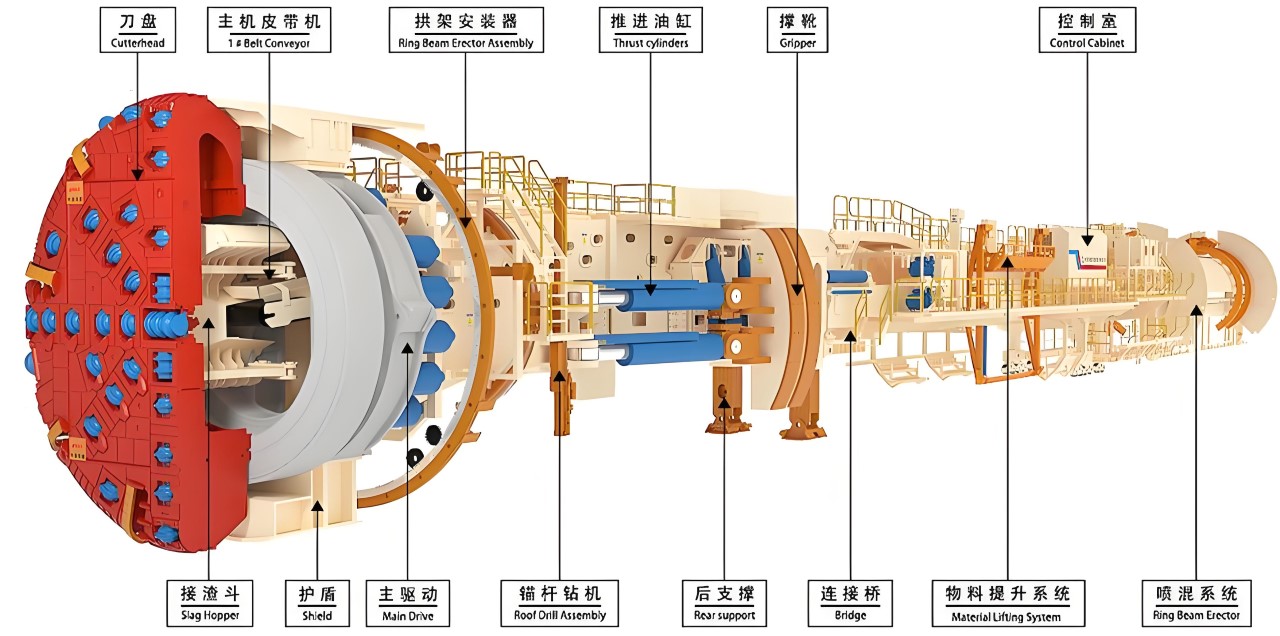

开敞式掘进机（Open-Type TBM）是一种适用于稳定岩层隧道施工的重型装备，它的结构设计以适应硬岩掘进为核心，强调“开放作业空间”和“高效破岩-出碴-支护协同”，其核心组成部分及功能如下（综合等资料）：
一、核心功能系统
1. 截割/破岩系统
① 刀盘组件：安装滚刀（硬岩截齿），通过旋转挤压破碎岩石，刀盘结构含刮板、铲斗出渣槽。
② 驱动装置：电机或液压马达驱动刀盘，部分机型配备变频调速或双速电机以适应复杂岩层。
③ 伸缩机构：截割头可轴向伸缩（如EBZ系列），减少设备移动频次。
2. 支撑与推进系统
① 水平撑靴：双侧撑靴顶紧洞壁提供反力，承受掘进推力和扭矩。
② 推进油缸：连接撑靴与主机架，驱动刀盘向前掘进。
③ 后支撑腿：换步时稳定机身，防止横向滑动。
3. 装运与出渣系统
① 铲板部：星轮/刮板机构（液压马达驱动）收集岩渣，铲板倾角设计利于清底。
② 输送机构：
一运：刮板输送机（中双链结构）将渣石从刀盘转运至后部。
二运：皮带机连接一运与矿车，实现连续出渣。
4. 支护与安全系统
① 超前支护装置：活动前檐+支撑网格结构，防止掌子面塌方（专利设计）。
② 辅助支护设备：拱架安装器、锚杆钻机，即时加固围岩。
③ 除尘系统：内/外喷雾装置（内喷雾水压≥3MPa），配合泡沫降尘。
二、主体结构与辅助系统
1. 主机框架
① 本体架：箱形焊接结构，承载各系统重量，通过高强度螺栓连接行走部。
② 回转台：铰接截割臂，由回转油缸控制横向摆动。
2. 行走机构
履带式底盘（液压马达驱动），含驱动轮、支重轮、张紧油缸及防滑制动装置。
3. 液压系统
① 恒功率变量泵、负载敏感阀组，控制油缸升降/推进及马达运转。
② 压力切断保护功能，避免过载损坏。
4. 电气与控制系统
① 防爆电控箱、本安操作台，集成甲烷断电保护、截割电机热敏监测。
② 激光导向系统，实时纠偏掘进轨迹。
开敞式掘进机的组成以“高效破岩、灵活支撑、快速出碴”为核心逻辑，各系统协同配合，在硬岩地层中实现安全、高效的隧道开挖。
