隧道掘进机 (TBM) 有哪三种类型？隧道掘进机 (TBM) 是一种专用工程设备，旨在高效安全地开挖隧道。以下是不同分类下的TBM三种类型。
一、基于全断面隧道掘进机的分类
1. 开放式 TBM
① 特点：使用锚固在隧道壁上的支撑系统来提供推力和稳定性。它没有完整的保护罩，因此适用于稳定的岩层，例如硬岩或中硬岩。
② 用途：非常适合在自立岩体（例如花岗岩、玄武岩）中开挖隧道，这些岩体坍塌风险较低。常用于
2. 单护盾 TBM
① 特点：采用圆柱形护盾保护机器和工人。它依靠分段衬砌提供推力，适用于混合地质条件（软土到破碎岩层）。
② 用途：适用于不稳定或多变的地层，例如软岩或破碎带。掘进需要预安装管片。

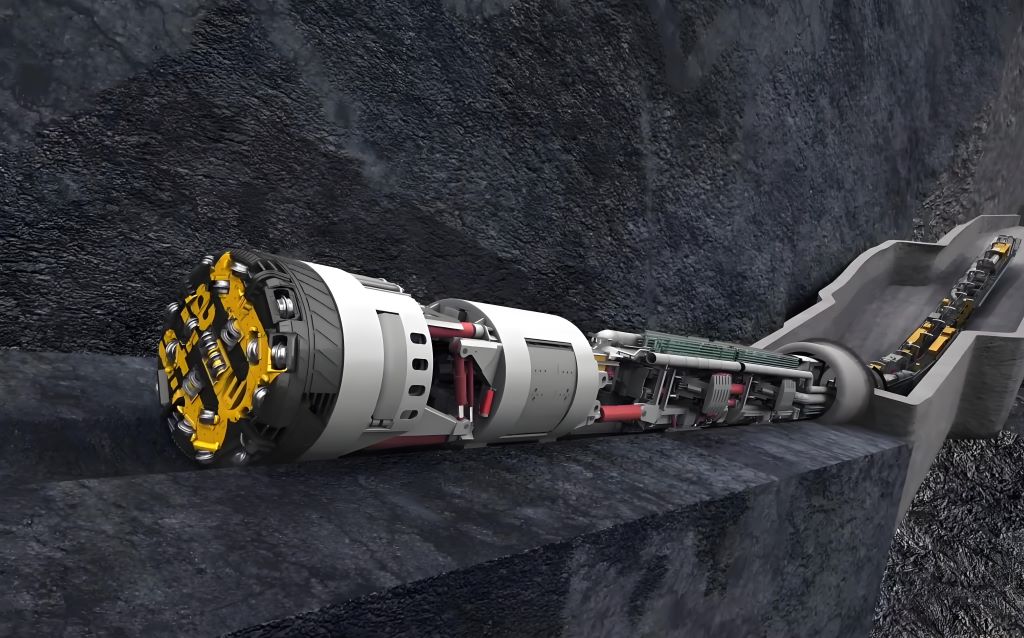

3. 双护盾TBM
① 特点：结合了开放式和单式护盾设计。它有两个护盾：前护盾用于刀盘支撑，后护盾用于分段安装。这使得掘进和支护可以同时进行，在局部存在裂缝的硬岩地层中最大限度地提高效率。
② 用途：最适合在硬岩中存在间歇性软弱夹层的长隧道中掘进，这些隧道可以连续运行，并且不会频繁发生故障。
二、基于地质条件和运行机制的分类
1. 硬岩TBM（开放式TBM）
① 设计：针对稳定、无裂缝的岩层（例如花岗岩或玄武岩）进行了优化。这些机器没有护盾，依靠抓手系统在掘进过程中将机器锚固在隧道壁上。
② 功能：它们使用滚刀破碎岩石，并使用输送系统清除碎屑。在稳定的地质条件下，无需立即进行结构支护。
③ 应用：适用于采矿、水电隧道和山区。例如，用于圣哥达基线隧道的罗宾斯主梁式TBM。
2. 软土TBM
① 土压平衡（EPB）TBM：使用加压土体稳定软土（例如粘土）中的隧道掌子面。螺旋输送机在保持压力平衡的同时输送开挖物料。
② 泥水盾构TBM：使用泥水混合物（膨润土或水）来抵消沙土或砾石等透水土体中的地下水压力。分离装置过滤泥水以供重复使用。
应用：城市地铁系统（例如伦敦横贯铁路）和水下隧道。
3. 盾构TBM
① 单盾构TBM：配备旋转盾构和推进缸。预制管片直接安装在刀盘后方，适用于混合岩层或不稳定岩层。
② 双护盾硬岩掘进机 (TBM)：结合抓岩器和盾构机，可同时进行掘进和管片安装。尤其适用于硬岩和破碎岩层交替的施工。
应用：长距离铁路隧道和地质多变的环境，例如阿尔卑斯山。
TBM 的选择取决于地质复杂程度、项目规模和安全要求。硬岩硬岩掘进机 (TBM) 适用于稳定地层，软岩硬岩掘进机 (TBM) 适用于松散土层，而盾构硬岩掘进机 (TBM) 则适用于非均质岩层。混合设计等创新技术进一步增强了掘进机的灵活性，确保其在现代隧道工程中始终占据重要地位。
