LGM312N智能拱锚一体化台车

LGM312N智能拱锚一体化台车采用工程底盘,搭载双锚杆系统,整机具备四轮转向、四轮驱动、双向驾驶等功能,柴电双动力系统,电动施工,柴动应急。三臂遥控控制,满足预制拱架安装、多种台阶法作业及拱架定位调整,拱架安装时可处理欠挖及焊接作业,隧道适应能力强。

产品报价 在线咨询
产品特点

   拱锚集成:集测量放点、欠挖作业、拱架安装、锚网安装、超前支护、系统锚杆施工、锚杆注浆(选配)等功能一体。

  扩展式吊篮:空间大、更安全,满足装锚杆和辅助装药作业。

   安全省时:三臂三抓手三吊篮,中臂最大举升力3吨,遥控操作,结合多榀预制和折叠拱架安装,立架1小时左右可以完成,有效提高作业效率和安全性。

  双锚杆臂:最大钻孔深度可达4.6米,左右臂架可同时进行锁脚、系统锚杆和超前锚杆作业。

   节省人员:4人可以完成拱架安装、系统锚杆、注浆作业工序。

   辅助功能:双向驾驶、四轮转向,配置破碎锤和焊机,可进行欠挖处理及焊接作业,操作手更易上手。

  智能化(选配):施工可视化,实现APP实时定位、实况监测、排査隐患、同传指令、远程监控等众多云管理功能。

产品详情

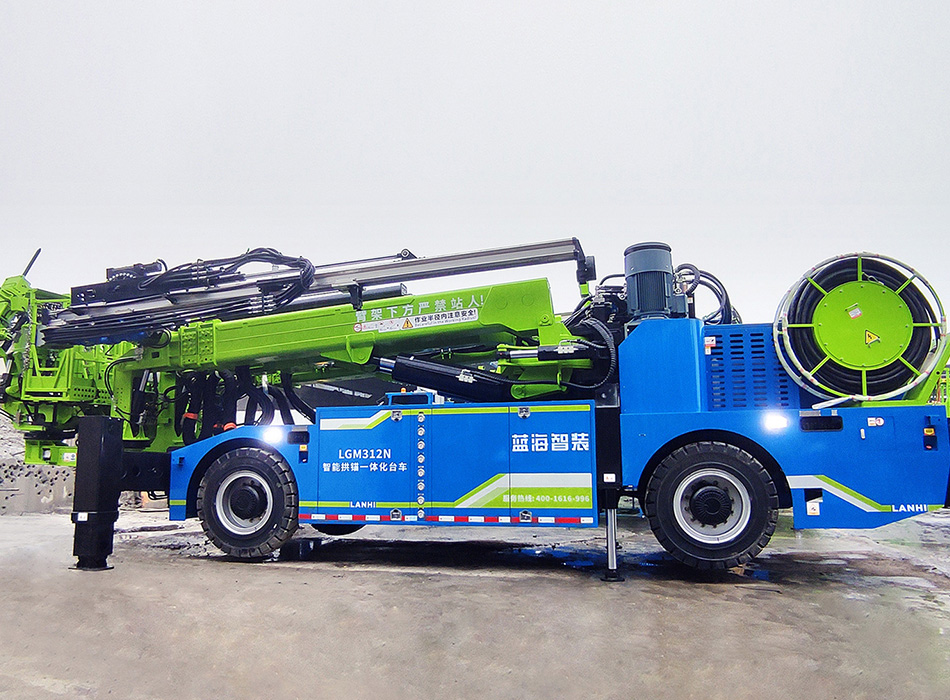

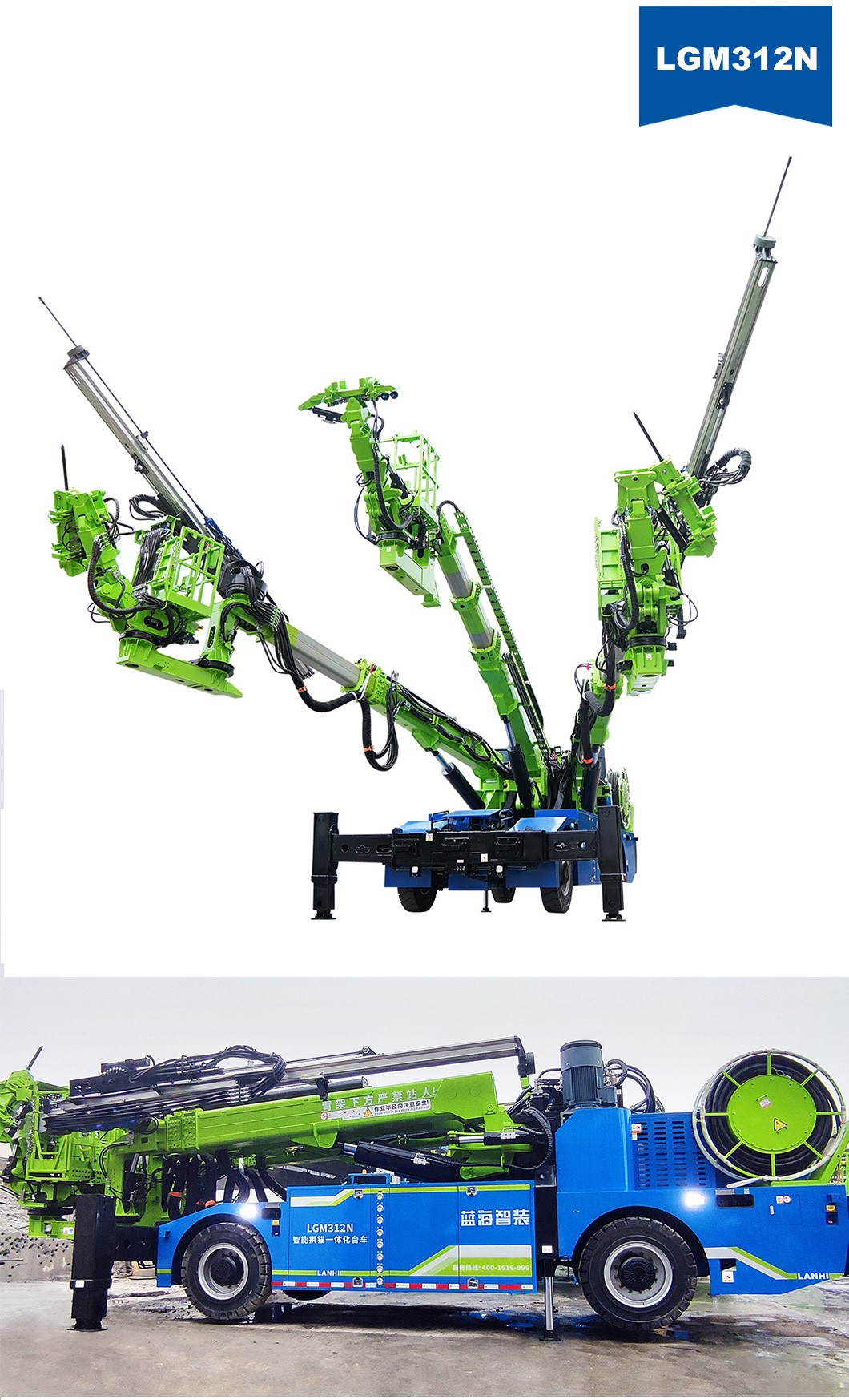

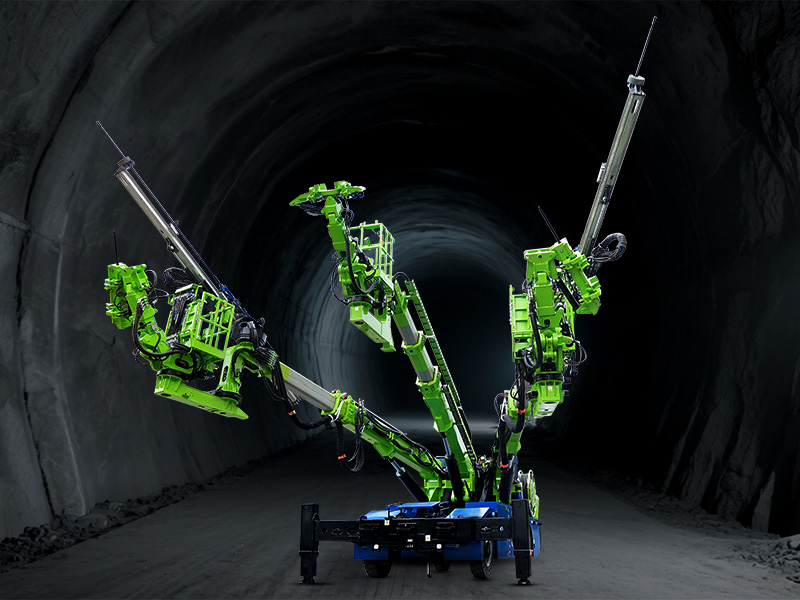

LGM312N智能拱锚一体化台车产品展示

LGM312N智能拱锚一体化台车产品细节

LGM312N智能拱锚一体化台车产品工艺

LGM312N智能拱锚一体化台车施工现场



产品参数

类型

 项目

 参数

运输尺寸(长×宽×高)

11360×3665×3355mm

整机重量

38t

工作方式

电动施工,柴动行走和应急

发动机功率

138.5kW(国Ⅳ)

控制方式

无线遥控+手动控制

电气装机功率

159kW

工作电压

380V

作业范围(宽×高)

17x12m

底盘行驶

工程底盘

驾驶模式

双向驾驶(前后双驾驶室)

驱动及转向方式

四轮驱动 四轮转向

最小离地间隙

380mm

爬坡能力

0.36

最高车速

15km/h

接近角/离去角

15.4°/15.7°

转弯半径

15m(两轮)/8m(四轮)

臂架模式

两级伸缩式

臂架数量

3

吊篮模式

可扩展式

吊篮数量

3

抓手数量

3

中间臂最大举升能力

3t

左右臂最大举升能力

1.5t

凿岩机数量

2

凿岩机功率

18kw

推进梁

5590mm(选配6200/4990mm)

钻杆

4305mm(选配4915/3700mm)

最大钻孔深度

4m(选配4.6m/3.4m)

钻孔直径

Φ41~Φ102mm
