悬臂式掘进机是煤矿、隧道等地下工程中实现“破岩-装载-运输”一体化作业的核心设备，其结构设计围绕高效掘进和连续作业展开，主要由8大核心系统/部件组成，各部分协同工作，完成从岩石切割到物料转运的全流程。以下是各组成部分的详细解析：

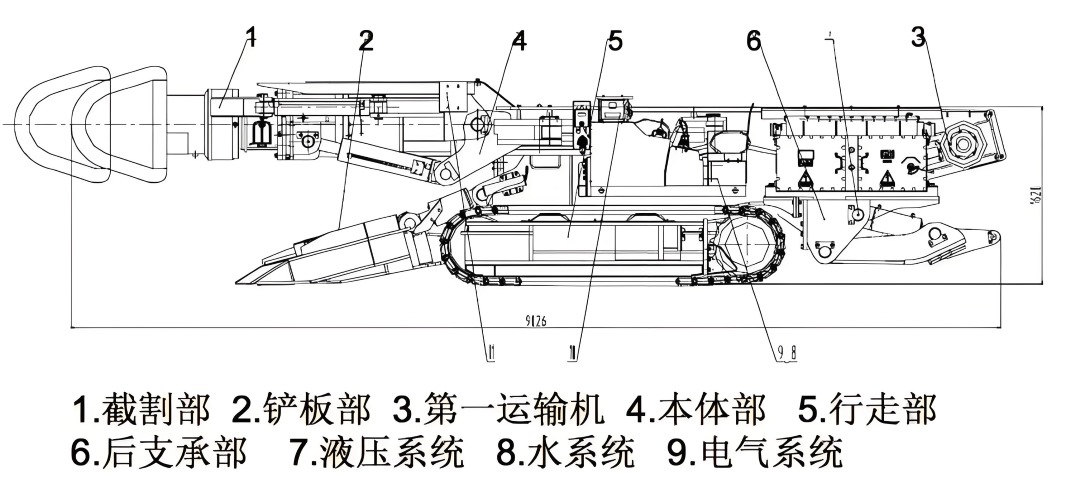

一、 悬臂式掘进机的8大核心系统/部件
1. 截割机构（核心掘进部件）
截割机构是掘进机直接破碎岩石或煤体的“工作头”，相当于机器的“手臂+刀具”，决定了掘进效率和断面成型质量。
核心部件：
① 截割头：装有多个硬质合金截齿（耐磨、抗冲击），通过高速旋转切割岩体，根据掘进断面需求分为圆锥形、半球形等。
② 截割臂（悬臂）：分为伸缩式和不可伸缩式，可上下、左右摆动（通过液压驱动），调节截割头的作业位置，实现不同断面（如矩形、梯形）的掘进。
③ 截割电机/减速器：为截割头提供动力，电机输出扭矩经减速器放大后驱动截割头旋转（通常转速较低、扭矩大，适应硬岩切割）。
功能：直接破碎岩体，形成设计要求的掘进断面。
2. 装载机构（物料收集部件）
截割下来的岩渣/煤块需先被收集至机身，装载机构承担这一“铲运”功能，是连接截割与运输的关键环节。
核心部件：
① 装载铲板：位于机身前端、截割臂下方，呈“八字形”或“弧形”，可通过液压油缸升降，贴近地面铲起岩渣。
② 星轮（或刮板）：对称安装在铲板两侧，通过旋转将铲板上的物料向机身中部的运输机构“拨送”，防止物料堆积。
功能：高效收集截割后的松散物料，确保物料连续进入后续运输环节。
3. 运输机构（物料转运部件）
运输机构将装载机构收集的物料向后输送，直接转运至配套的矿用胶带输送机或矿车，实现“掘进-出渣”连续化。
核心部件：
① 刮板输送机（或胶带输送机）：沿机身纵向布置，从铲板中部延伸至机身后端，通过刮板链（或胶带）的循环运动输送物料。
② 张紧装置：调节刮板链（或胶带）的松紧度，防止打滑或链条松弛，保证运输稳定。
功能：将机身内的物料快速转运至外部运输系统，避免物料在机内堆积影响作业。
4. 行走机构（整机移动部件）
行走机构带动掘进机在巷道内移动，实现“掘进位置调整”和“整机转移”，需适应井下复杂的路面（泥泞、凹凸不平）。
核心部件：
① 履带式行走装置（主流）：由履带板、驱动轮、导向轮、支重轮组成，接地面积大，抓地力强，适合松软或不平路面。
② 行走电机/减速器：为履带提供驱动力，可实现“前进/后退”“左转/右转”（通过两侧履带转速差实现转向）。
③ 制动装置：停机时锁定履带，防止机器在斜坡巷道内滑动，保证作业安全。
功能：带动整机移动，调整截割位置，或在掘进完成后转移至下一作业面。
5. 液压系统（动力与控制核心）
液压系统为掘进机的截割臂摆动、铲板升降、星轮旋转、履带行走等动作执行部件提供动力，相当于机器的“肌肉系统”，同时控制各部件的动作精度。
核心部件：
① 液压泵（动力源）：由电机驱动，将机械能转化为液压油的压力能，为系统提供高压油。
② 液压油缸（执行元件）：如截割臂摆动油缸、铲板升降油缸、履带张紧油缸等，通过液压油的进出推动活塞杆伸缩，实现部件动作。
③ 液压阀（控制元件）：包括换向阀（控制油缸动作方向）、溢流阀（控制系统压力，防止过载）、节流阀（调节动作速度）等。
④ 油箱与冷却器：储存液压油，冷却循环中升温的液压油，保证系统油温稳定。
功能：为各运动部件提供稳定动力，精准控制动作幅度和速度，确保掘进作业的灵活性。
6. 电气系统（控制与供电核心）
电气系统是掘进机的“大脑”，负责供电、控制各机构协同作业，并提供安全保护，确保设备在井下防爆、防尘环境下可靠运行。
核心部件：
① 防爆配电箱（控制柜）：集成断路器、接触器、继电器等，控制截割电机、行走电机、液压泵电机等的启停与调速。
② 操作控制台：位于司机室，通过手柄（控制液压阀）、按钮（控制电机）实现人工操作，部分机型配备远程遥控系统。
③ 电机（动力源）：包括截割电机、行走电机、液压泵电机、运输电机等，均为矿用隔爆型，适应井下瓦斯、粉尘等危险环境。
④ 安全保护装置：如过载保护（电机过载时自动停机）、漏电保护（防止触电）、急停按钮（紧急情况下切断电源）。
功能：为整机提供动力电源，控制各系统协同工作，同时保障设备和人员安全。
7. 除尘系统（作业环境优化部件）
掘进作业会产生大量粉尘（岩尘、煤尘），不仅危害操作人员健康，还可能引发粉尘爆炸，除尘系统是保障井下作业环境的必要配置。
核心部件：
① 外喷雾装置：安装在截割头、铲板等部位，通过高压水枪喷射水雾，直接抑制截割产生的粉尘扩散。
② 内喷雾装置（部分机型）：截割头内部设有水路，通过截齿根部的喷嘴向截割点喷射水雾，从粉尘源头降尘，效率更高。
③ 除尘风机（大型掘进机）：配备布袋除尘器或旋风除尘器，通过风机负压将空气中的粉尘吸入过滤，净化后的空气排出。
功能：降低巷道内粉尘浓度，改善作业环境，保护操作人员呼吸系统健康，预防粉尘爆炸事故。
8. 机架与辅助装置（基础与保障部件）
机架是各核心部件的安装基础，辅助装置则为作业提供安全和便利条件。
核心部件：
① 机架（机身）：由高强度钢板焊接而成，刚性强，承受截割时的冲击力和各部件的重量，保证整机结构稳定。
② 司机室：位于机身中部或一侧，设有防护顶棚和钢化玻璃，为操作人员提供安全、视野开阔的操作空间，内部配备座椅、操作台、照明等。
③ 照明与警示装置：防爆照明灯（照亮作业面）、声光报警器（作业时提醒周围人员）。
④ 润滑系统：为截割减速器、行走减速器等传动部件提供润滑油，减少磨损，延长使用寿命。
功能：为各系统提供稳定的安装基础，保障操作人员安全与便利，延长设备使用寿命。
二、各部件协同工作流程
1. 行走机构带动整机移动至作业面，制动装置锁定位置；
2. 液压系统驱动截割臂摆动，调整截割头至初始截割位置；
3. 截割电机启动，截割头旋转切割岩体，除尘系统同步喷雾降尘；
4. 切割下来的岩渣落入装载铲板，星轮将物料拨送至运输机构；
5. 运输机构将物料向后输送至外部胶带输送机/矿车；
6. 电气系统根据作业需求，协调控制各机构动作（如截割臂摆动调整断面、行走机构缓慢推进），直至完成一段巷道掘进。
通过以上8大系统的协同，悬臂式掘进机实现了从“破岩”到“出渣”的一体化高效作业，是现代地下工程机械化掘进的核心装备。
